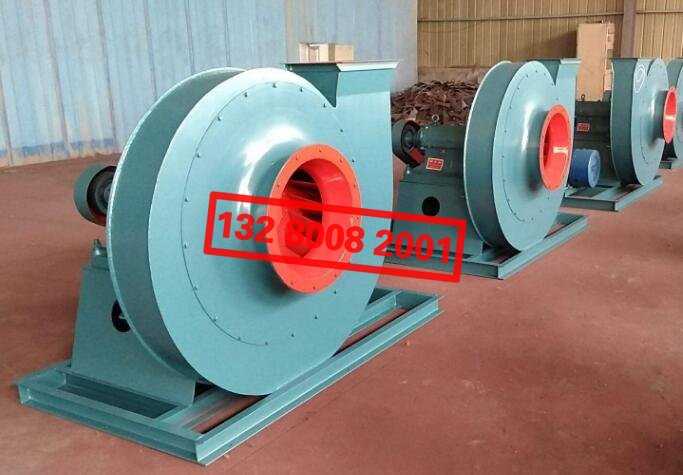

9-26型高壓離心風機

　　9-19、9-26型高壓離心風機，一般用于鍛冶爐及高壓強制通風。9-26型高壓離心風機的結構由葉輪、機殼、進風口、支架等組成。

全國銷售熱線:400-083-4511　0537-7970778　13280082001

同類產品推薦

9-26型高壓離心風機說明書

9-26型高壓離心風機

9-26型高壓離心風機|高壓離心風機廠家

9-26型高壓離心風機的用途
9-19、9-26型高壓離心風機，一般用于鍛冶爐及高壓強制通風，亦可用于輸送物料、空氣及無腐蝕、不自燃、不易爆、不易揮發、不含粘性物質之氣體。介質溫度一般不超過50℃，最高不超過80℃，介質中所含塵土及硬質顆粒物不大于150mg/m3。

9-26型高壓離心風機的結構
風機主要由葉輪、機殼、進風口、支架等組成。
（1）葉輪：9－19型風機為12片葉片，9－26型風機為16片葉片，均屬前彎型。葉輪擴壓器外緣最高圓周線速度不得超過140m/s，葉輪成形后，經靜、動平衡校正，故運轉平穩。（2）機殼：用普通鋼板焊接成蝸形殼整體。
（3）進風口：做成收斂式流線型的整體結構，用螺栓固定在前蓋板上。
（4）傳動組：由主軸、軸承箱、聯軸器等組成。主軸由優質鋼制成，軸承箱整體結構。采用滾動軸承，滾動軸承，用潤滑脂潤滑。

9-26型高壓離心風機 - 風機型式

1、9-26離心通風機為單吸入式，采用前彎型葉輪。
2、根據葉輪的旋轉方向不同，風機可制成右旋和左旋兩種旋向。從電機一端正視，葉輪順時針旋轉為右旋風機，以“右”表示；逆時針旋轉為左旋風機，以“左”表示。
3、9-26離心通風機的出風口角度可制作成0°、45°、90°、135°、180°、225°共6種角度。我公標準產品為0°、45°、90°三種，其余角度可根據用戶需要制作。
4、9-26離心通風機的傳動方式為A/D兩種

9-26型高壓離心風機 - 性能參數

機號 Machine (No.)	轉速 Rotation speed (r/min)	配用電機 Matching motor (Kw-P)	流量 Volume Flow (m3/h)	全壓 Total Pressure (Pa)
4A	2900	5.5-2	2198-3215	3852-3407
4.5A	2900	11-2	3130-4792	4910-4256
5A	2900	18.5-2	4293-6762	6035-5180
5.6A	2900	30-2	6032-9500	7616-6527
6.3A	2900	55-2	8588-13525	9698-8310
7.1D	2900	110-2	12292-19360	12427-10635
8D	2900	200-2	17584-27696	15955-13634
8D	1450	30-2	8792-13848	3834-3291
9D	1450	45-4	12518-19717	4869-4181
10D	1450	75-4	17172-30052	6143-5065
11.2D	1450	132-4	24126-42224	7747-6382
11.2D	960	37-8	15973-27953	3346-2763
12.5D	1450	250-4	33540-58695	9713-7993
12.5D	960	75-6	22206-38860	4178-3450
14D	1450	410-4	47121-82463	12285-10096
14D	960	110-6	31197-54596	5262-4341
16D	1450	850-4	70339-123090	16250-13324
16D	960	220-6	46569-81496	6911-5696
