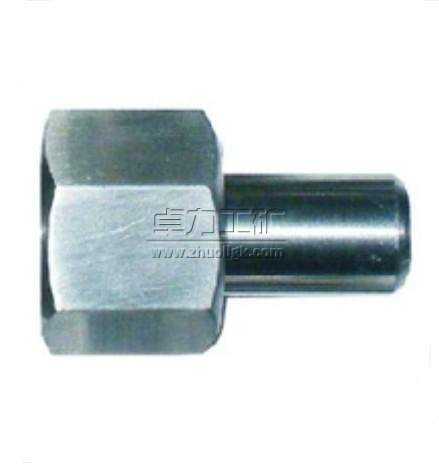

壓力表接頭

　　壓力表接頭是用來連接被測量介質的設備或管路與壓力表之間的連接體，壓力表接頭形式多樣，有焊接式管接頭、擴管式接頭、三通中間接頭、彎通中間接頭、直通中間接頭、直通錐管接頭、壓力表直通接頭、卡套式管接頭等等。

全國銷售熱線:400-083-4511　0537-7970778　13280082001

同類產品推薦

壓力表接頭說明書

壓力表接頭

壓力表接頭|壓力表接頭規格型號

壓力表接頭是用來連接被測量介質的設備或管路與壓力表之間的連接體，壓力表接頭形式多樣，有焊接式管接頭、擴管式接頭、三通中間接頭、彎通中間接頭、直通中間接頭、直通錐管接頭、壓力表直通接頭、卡套式管接頭等等。

中文名 壓力表接頭
用    途連接被測量介質的設備與壓力表之間的連接體
接    頭焊接式、擴管、三通接頭
尺    寸壓力表表接頭國家標準規定尺寸

壓力表表接頭材質
1．碳鋼：用于一般介質測量系統或者氨用壓力測量系列;
2．不銹鋼：一般有304SS、316SS、316L、鈦材、蒙乃爾等.

壓力表表接頭國家標準規定尺寸

螺紋尺寸表

常用規格
壓力表接頭螺紋規格與壓力表表盤直徑有一定的關聯關系，國內目前常用的壓力表接頭規格如下：
壓力表接頭螺紋尺寸：公制螺紋:Ma*b ，英制螺紋:G*″，美制螺紋: *″NPT（電磁流量計）(壓力變送器)
壓力表接頭螺紋專業術語：
螺距是兩條螺紋之間的距離。
牙尖角是螺紋尖角的度數。
壓力表接頭螺紋
1. 公制：
M20×1.5
“20”代表接頭有螺紋處的直徑是20mm；
“1.5”代表螺牙和螺牙之間的距離為1.5mm；
“M”代表牙尖角為60°的管螺紋；
在一般情況下：
φ40的連接螺紋尺寸為M10×1；
φ60的連接螺紋尺寸為M14×1.5。
φ100、φ150的連接螺紋尺寸為M20×1.5；
2. 英制：
G1/2″
“″”代表英寸1″=25.4mm
“G”代表牙尖角為55°的非自密封管螺紋
“1/2”為連接管道的直徑大小一般有：G1/2”
一般情況下，φ100、φ150使用此螺紋G1/4”，φ60使用此螺紋G1/8”、G3/4”、G3/8”、ZG1/2″（R1/2″）、“ZG”（R）代表牙尖角為55°的非自密封錐管螺紋。 [2]
美制：1/2″NPT “NPT”代表牙尖角為60°的自密封椎管螺紋

型號		Y-50	Y-60	Y-75	Y-100	Y-150
表盤直徑		ф50	ф60	ф75	ф100	ф150
常用螺紋	公制螺紋	M14×1.5		M20×1.5
	英制螺紋	ZG1/4"		ZG3/8"、G3/8"、3/8NPT
		G1/4"		ZG1/2"、G1/2"、1/2NPT
		1/4NPT

卓力工礦是國內知名壓力表接頭生產廠家，有豐富的經驗為客戶提供高品質的壓力表接頭及完善的售后服務，如果您想了解最新壓力表接頭價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服：點擊這里、立刻咨詢；我們攜程為您服務！
