礦用隔爆兼本質安全型鏈?zhǔn)届o止無功發生器WJL-600/1140說明書

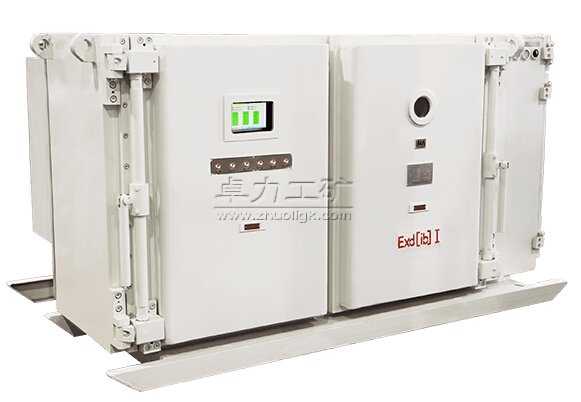

礦用隔爆兼本質安全型鏈?zhǔn)届o止無功發生器WJL-600/1140
礦用隔爆兼本質安全型鏈?zhǔn)届o止無功發生器WJL-600/1140|靜止無功發生器
WJL-600/1140礦用隔爆兼本質安全型鏈?zhǔn)届o止無功發生器（Static Var Generator---SVG）系在多年大功率電力電子產品研發技術和經驗基礎上研發出的煤礦井下專用有源動態無功補償裝置，可為井下用電負荷提供快速有源動態無功補償和諧波濾波，可有效提高電網電壓暫態穩定性，抑制母線電壓閃變、補償不平衡負荷、濾除負荷諧波及提高負荷功率因數。
該裝置是以IGBT為核心的SVG，采用鏈?zhǔn)綋Q流器，能夠快速連續地提供容性和感性無功功率，實現適當?shù)碾妷汉蜔o功功率控制，保證電力系統穩定、高效、優質的運行。該裝置電壓等級為1140V，單機的最大補償能力為600KVar，可以多臺并聯直掛電網，提高補償能力。還可以采用升壓變壓器方案來補償更高的電壓等級。
應用場合
本產品可適用于煤礦、鐵礦及有色金屬礦山、石油化工、軍工、醫藥等爆炸性氣體環境中。
電器原理
WJL-600/1140礦用隔爆兼本質安全型鏈?zhǔn)届o止無功發生器不同于傳統SVC的阻抗補償（靠電容器和電抗器發出和吸收無功）原理，而是基于電壓源自換相變流器，原理上等效于靜止的同步調相機，但性能上又遠優于SVC和調相機。
性能特點
啟動沖擊小：防爆SVG采用自勵方式啟動，啟動快速且沖擊電流限制在很小的幅值。
任意組合的連續補償范圍:防爆SVG可以從額定感性工況到額定容性工況連續輸出無功，和固定電容器組合可構成任意范圍的連續補償。
動態響應速度快:防爆SVG具有5-10ms以內的快速輸出無功特性，因而對快速的沖擊負荷具有更好的補償效果，對閃變有更好的抑制效果。而傳統的SVC響應時間一般為40ms—60ms。
優異的諧波輸出特性:防爆SVG既可以輸出近似正弦波的無功電流（不含諧波，用于電網補償），也可以輸出設定次數的諧波電流（用于負荷諧波濾波），既SVG輸出電流是完全有源可控的，完全滿足用戶需要。
高效率:防爆SVG采用新型低功耗IGBT功率器件，裝置效率可達99%以上,等效運行損耗一般只有SVC的1/3—1/2，等效運行耗電量大大低于SVC。
超強補償能力:防爆SVG輸出電流不依賴于系統電壓，表現為恒流源特性，在系統電壓跌落到20%時仍可以輸出額定無功電流，具有更寬的運行范圍；而SVC輸出電流與系統電壓成正比下降，使得達到同等補償效果的SVG容量可比SVC容量小20%--30%
多種補償功能：抑制電力系統過電壓，改善系統電壓穩定性；提高系統暫態穩定水平，減少低壓釋放負荷數量，并防止發生暫態電壓崩潰；動態維持輸電線路端電壓，提高輸電線路穩態傳輸功率極限；阻尼電流系統功率震蕩；在負荷側，能抑制電壓閃變，補償負荷不平衡，提高功率因數，濾除諧波。
卓力工礦是國內知名礦用隔爆兼本質安全型鏈?zhǔn)届o止無功發生器WJL-600/1140生產廠家，有豐富的經驗為客戶提供高品質的礦用隔爆兼本質安全型鏈?zhǔn)届o止無功發生器WJL-600/1140及完善的售后服務，如果您想了解最新礦用隔爆兼本質安全型鏈?zhǔn)届o止無功發生器WJL-600/1140價格或者更詳細信息，歡迎撥打服務熱線：
13280082001 18605374511.或者聯系在線客服：
點擊這里、立刻咨詢；我們攜程為您服務！
常見問題：礦用隔爆兼本質安全型鏈?zhǔn)届o止無功發生器WJL-600/1140發貨時間？ 礦用隔爆兼本質安全型鏈?zhǔn)届o止無功發生器WJL-600/1140售后保障？ 礦用隔爆兼本質安全型鏈?zhǔn)届o止無功發生器WJL-600/1140訂貨需要提供什么信息？
