一、概述



二、用途：

GLY1000/1400礦用氣體流量傳感器(以下簡稱傳感器) 是適用于煤礦抽放管道中、低、極低流速測量的固定式本質安全型傳感器（防爆標志：“ExiaⅠMa”）。該傳感器采用微差壓原理，具有測量下限低、無可動部件、可靠性高、工作溫度范圍寬、準確度高等優點。
1. 該傳感器使用紅外線遙控調校，可避免校正過程中對傳感器周圍流場的干擾，使校正更方便、準確。
2. 傳感器電路采用單片機電路設計，能就地顯示工況混合體積流量值，并有多種輸出信號制式，供遠程采集。
3. 傳感器的電源電路采用開關電源，使整機功耗更低，有利于提高分站和傳感器之間的傳輸距離。


三、適用環境

環境溫度：0℃～+40℃；
平均相對濕度：≤95%（+25℃）；
大氣壓力：80kPa～106 kPa；
無顯著振動和沖擊的場所；
具有甲烷混合物及煤塵爆炸危險的煤礦環境。

四、技術參數
1. 額定工作電壓： 18V.DC；
2. 額定工作電源接口數：1 路；
3. 電壓波動范圍12V ～ 24V.DC；
4. 額定工作電流≤ 80mA 信號輸出：
①通訊制式：頻率信號； 端口數量：1 路；
傳輸方式：200-1000Hz；
信號電壓峰峰值：≤ 5V。
最大傳輸距離：2Km
②通信制式：485 信號（只適用于接入重慶梅安森公司生產的智能分站）。
端口數量：1 路；傳輸速率：4800bps；信號工作電壓峰峰值：≤ 12V。
最大傳輸距離：10Km。



五、特點：

1. GLY1000/1400礦用氣體流量傳感器最低可準確測量0.3m/s流速管道工況混合體積流量；
2. 無需拆卸，即可進行在線式清潔；
3. 采用進口敏感元件檢測差壓，測量范圍廣、精度高、長期穩定性好；
4. 支持多種信號傳輸方式（頻率、RS485）；
5. 采用全新開關電源，整機功耗低，傳感器傳輸距離長，兼容各大系統；
6. 采用單片機和集成電路，電路結構簡單，性能可靠便于維修和調試。

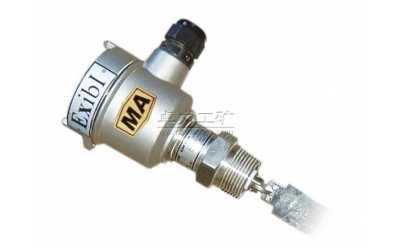

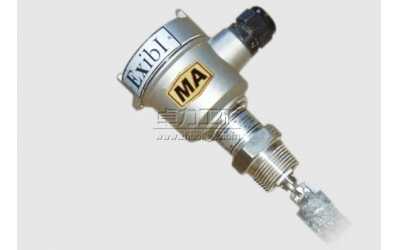

GLY1000/1400礦用氣體流量傳感器
