三相異步電動機工作原理與圖解




三相異步電機工作原理實物解析視頻



三相異步電機結構及工作原理圖解


三相異步電動機工作原理:
當電動機的三相定子繞組(各相差120度電角度),通入三相對稱交流電后,將產生一個旋轉磁場,該旋轉磁場切割轉子繞組,從而在轉子繞組中產生感應電流(轉子繞組是閉合通路),載流的轉子導體在定子旋轉磁場作用下將產生電磁力,從而在電機轉軸上形成電磁轉矩,驅動電動機旋轉,并且電機旋轉方向與旋轉磁場方向相當導體在磁場內切割磁力線時,在導體內產生感應電流,“感應電機”的名稱由此而來。感應電流和磁場的聯合作用向電機轉子施加驅動力。
我們讓閉合線圈ABCD在磁場B內圍繞軸xy旋轉。如果沿順時針?lè)较蜣D(zhuǎn)動磁場,閉合線圈經受可變磁通量,產生感應電動勢,該電動勢會產生感應電流(法拉第定律)。根據楞次定律,電流的方向?yàn)?感應電流產生的效果總是要阻礙引起感應電流的原因。因此,每個導體承受相對于感應磁場的運動方向相反的洛侖茲力F。
確定每個導體力F方向的一個簡單的方法是采用右手三手指定則(磁場對電流作用將拇指置于感應磁場的方向,食指為力的方向。將中指置于感應電流的方向。這樣一來,閉合線圈承受一定的轉矩,從而沿與感應子磁場相同方向旋轉,該磁場稱為旋轉磁場。閉合線圈旋轉所產生的電動轉矩平衡了負載轉矩。

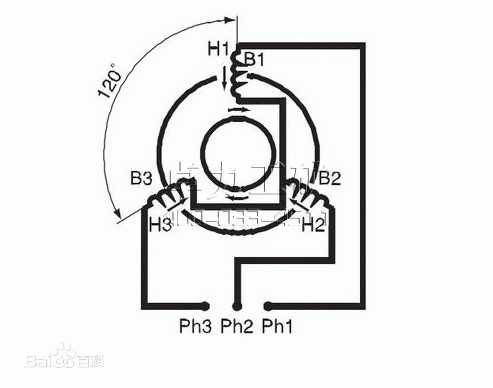

三相異步電機工作原理圖
三相異步電動機工作原理圖

(1).演示實驗:在裝有手柄的蹄形磁鐵的兩極間放置一個閉合導體,當轉動手柄帶動蹄形磁鐵旋轉時,將發現導體也跟著旋;若改變磁鐵的轉向,則導體的轉向也跟著改變。
(2).現象解釋?zhuān)寒?dāng)磁鐵旋轉時,磁鐵與閉合的導體發生相對運動,鼠籠式導體切割磁力線而在其內部產生感應電動勢和感應電流。感應電流又使導體受到一個電磁力的作用,于是導體就沿磁鐵的旋轉方向轉動起來,這就是異步電動機的基本原理。  轉子轉動的方向和磁極旋轉的方向相同。
(3).結論:欲使異步電動機旋轉,必須有旋轉的磁場和閉合的轉子繞組。

三相異步電動機相關資料了解
三相異步電動機由來:
三相異步電動機是靠同時接入380V三相交流電源(相位差120度)供電的一類電動機,由于三相異步電機的轉子與定子旋轉磁場以相同的方向
、不同的轉速成旋轉,存在轉差率,所以叫三相異步電機。
電動機分類:
按工作電源
根據電動機工作電源的不同,可分為直流電動機和交流電動機。其中交流電動機還分為單相電動機和三相電動機。
按結構及工作原理
根據電動機按結構及工作原理的不同,可分為直流電動機,異步電動機和同步電動機。
三相異步電動機結構:
三相異步電動機的兩個基本組成部分為定子(固定部分)和轉子(旋轉部分)。此外還有端蓋、風扇等附屬部分。
