鎧裝插入式液位變送器說明書
鎧裝插入式液位變送器
鎧裝插入式液位變送器|鎧裝直桿式液位變送器|鎧裝軟管液位變送器
鎧裝插入式液位變送器全密封結構，與介質接觸部分全為不銹鋼，可用于測量與不銹鋼材料相兼容的各種液態介質。
鎧裝插入式液位變送器分兩大類：
HSLYWK鎧裝桿式液位變送器----壓力傳感器與接線盒之間的線纜采用不銹鋼管封裝防護，它具有較強的硬度，可以直接插入到被測液體底部，適用于量程在4mH2O內的敞口容器或需要插入安裝的液位測量。

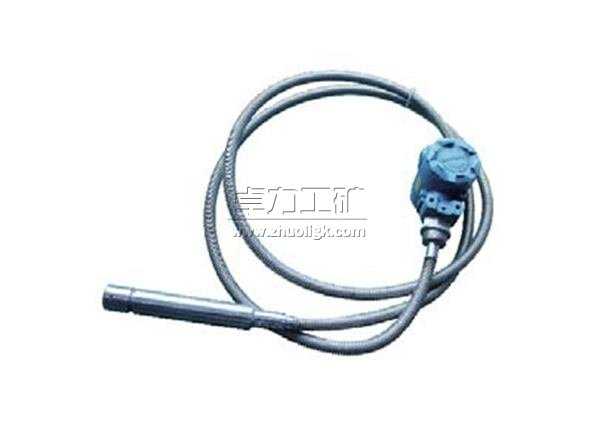

HSLYWR鎧裝軟管式液位變送器----壓力傳感器與接線盒之間的線纜采用不銹鋼柔性軟管封裝防護，使其既具有一定的強度，又具有一定的柔軟性，適于便攜安裝，此類液位變送器的測量范圍在0～20mH2O。
主要應用：
全密封結構，與介質接觸部分全為不銹鋼，可用于測量與不銹鋼材料相兼容的各種液態介質。具有反向極性和限流保護；激光調阻溫度補償，零點、量程可現場調節；過載及抗干擾能力強，性能穩定。
技術參數：
|
測量范圍
|
0～100m
|
|
允許過載：
|
2倍滿量程壓力
|
|
工作溫度：
|
-20～80℃
|
|
溫度補償：
|
-10～70℃
|
|
存儲溫度：
|
-40～80℃
|
|
準確度（包含非線性、重復性、遲滯）：
|
0.2%FS(典型) 0.5%FS(最大)
|
|
穩定性誤差：
|
0.2%FS(典型)，0.5%FS(最大)
|
|
溫漂系數：
|
0.01%FS(典型，量程不小于5mH2O)
0.03%FS(典型，量程小于5mH2O) |
|
供電電源：
|
15～36 VDC(標定電壓24VDC)
|
|
輸出信號：
|
(4～20)mA(二/三線制)、(0～10/20）mA
(0～5)V、(1～5)V、)0～10)V |
|
負載(Ω)：
|
電流輸出型<(U-15V)/0.02A 電流輸出型>5K
|
|
外殼材料：
|
合金鋁
|
|
膜 片
|
316L不銹鋼
|
|
線纜封裝
|
不銹鋼管、不銹鋼軟管
|
HSLYW安裝方式：
1、法蘭固定，一般為DN25標準法蘭或用戶指
|
公稱直徑：DN=25
|
外徑：D=100mm
|
螺檢孔中心圓直徑：D1=75mm
|
|
法蘭厚度：14mm
|
螺栓孔直徑：12mm(4個定位孔)
|
連接凸出部分直徑：D2=60mm
|
2、螺紋固定，不銹鋼外螺紋M30×1.5mm
防護等級：IP68(壓力傳感器部分)，IP65（接線盒變送器部分）外
選型手冊
防護等級：IP68(壓力傳感器部分)，IP65（接線盒變送器部分）外
選型手冊
|
HSLYWK口P口口V口 鎧裝直桿式液位變送器
|
|||||
|
HSLYWK
|
（量程0～4m可選）
|
||||
|
S口
|
輸出信號
|
||||
|
1、(0～5)VDC 2、二線制(4～20)mA(默認) 3、(0～10)mA 4、其它注明
|
|||||
|
P口
|
準確度
|
||||
|
1、0.1% 2、0.2% 5、0.5%
|
|||||
|
口
|
探頭類型
|
||||
|
1、默認為標準型（非防腐型 ） 2、防腐型
|
|||||
|
V口
|
顯示方式
|
||||
|
1、無顯示（默認） 2、0～100%線性指示 3、LCD數字量程顯示（液晶）
4、LCD數字0～100%顯示（液晶） 5、LED數碼管0～100%顯示 |
|||||
|
HSLYWRS口P口口V口 鎧裝軟管液位變送器
|
|||||
|
HSLYWR
|
（量程0～100m可選）
|
||||
|
S口
|
輸出信號
|
||||
|
1、(0～5)VDC 2、二線制(4～20)mA(默認) 3、(0～10)mA 4、其它注明
|
|||||
|
P口
|
準確度
|
||||
|
1、0.1% 2、0.2% 5、0.5%
|
|||||
|
口
|
探頭類型
|
||||
|
1、默認為標準型（非防腐型 ） 2、防腐型
|
|||||
|
V口
|
顯示方式
|
||||
|
1、無顯示（默認）
2、0～100%線性指示 3、LCD數字量程顯示（液晶） 4、LCD數字0～100%顯示（液晶） 5、LED數碼管0～100%顯示 |
|||||
選型說明：
1、注明測量范圍（液位高度），對于一些特殊介質，注明介質的密度。
2、選型時，應注意被測介質與產品接觸的材料相兼容，對于特殊介質，可訂制。
3、產品安裝于多雷雨地區時，訂貨時應注明“防雷”，建議用戶在現場安裝防雷擊保護裝置，并確信品及電源接地。
1、注明測量范圍（液位高度），對于一些特殊介質，注明介質的密度。
2、選型時，應注意被測介質與產品接觸的材料相兼容，對于特殊介質，可訂制。
3、產品安裝于多雷雨地區時，訂貨時應注明“防雷”，建議用戶在現場安裝防雷擊保護裝置，并確信品及電源接地。
